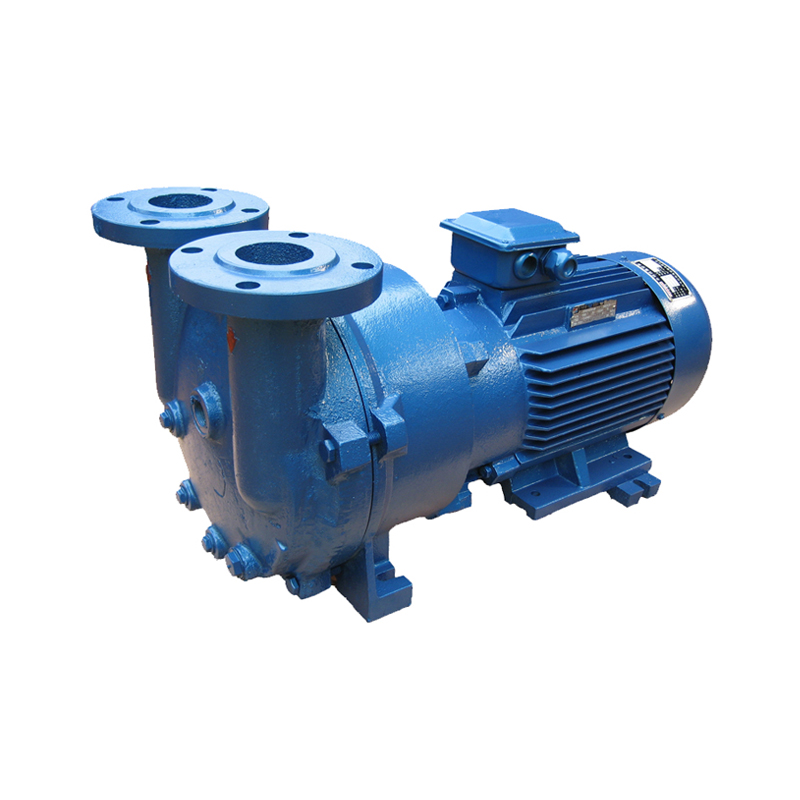

2BC直联式水环式米兰在线

　　产品概述

　　2BC型水环式米兰在线(同西门子或其他厂家的2BV液环式米兰在线)采用卧式共轴式单级结构设计，通常用于抽吸无腐蚀性、不含固体颗粒、不溶于或微溶于工作液的气体。当米兰在线的过流部件采用耐腐蚀材料制造时，可用于抽吸腐蚀性气体或以带有腐蚀性的液体作为米兰在线的工作液。2BC型水环米兰在线作为新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环米兰在线及W、WY、WL系列往复米兰在线。广泛用于塑料工业、化工业、医药业、食品饮料业、电力、制药业、冶金和轻工业等领域。

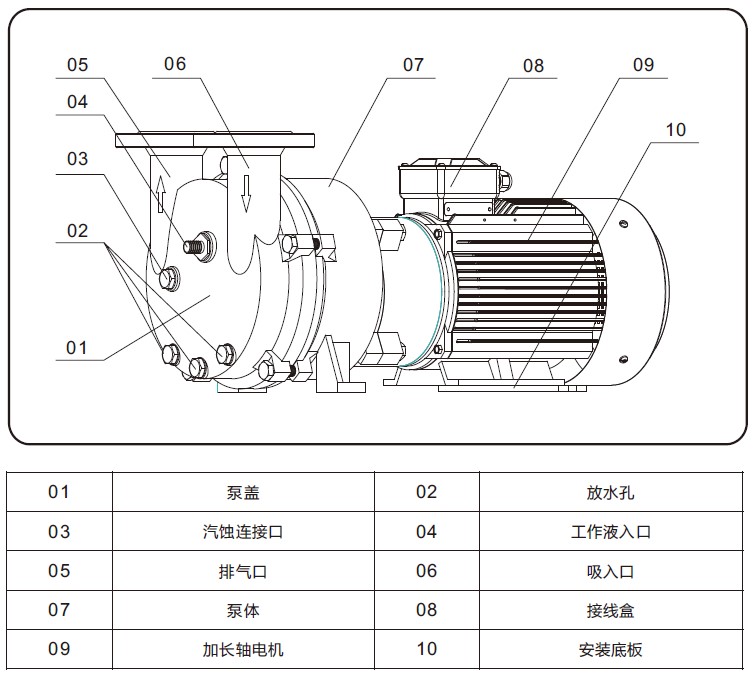

　　组成结构

　　注：2BC-27/52/80/110的进出口全部为内螺纹，2BC-160有螺纹和法兰可选，2BC-230/280/400/500全部为法兰连接。

　　工作原理

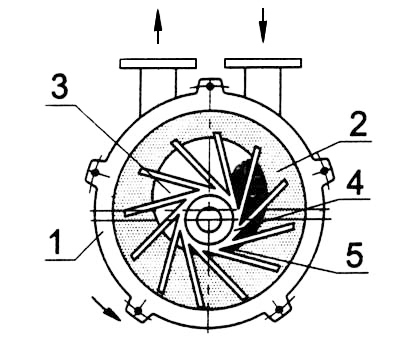

　　如左图，叶轮被偏心地安装于圆形泵体内。由于起动前向泵内注入一定量的水。当叶轮转动时，液体由于离心力作用形成液环，同时叶轮每两片叶片与轮毂水环间形成空间，此空间随着叶轮的转动发生容积变化。当容积变大时，吸气;容积变小时，排气。从而起到气缸与活塞的作用。同时，由于排气过程中有部分液体随气体流失，所以在泵运行过程中需不断地供水来保证泵正常稳定地工作。

　　工作液

　　工作液通常为常温清水，如水质容易结垢，应经软化后再使用。工作液不宜多也不能少，太多会导致米兰在线超功率运行，太少导致真空度不达标。工作水除了起形成液环的作用外，还起着带走气体压缩热以及密封分配板与叶轮端面间隙的作用。运行时，米兰在线内的部分工作水会随气体排出，须连续向米兰在线供水。使用不同的工作液时，必须注意过流部件采用相应的材质。应尽可能采用较低温的工作水。工作水中不能含有固体颗粒， 如混有脏物或颗粒，应在供水管路上装上过滤网，以防泵内零件磨损或叶轮被卡死。
